Levas, bielas y engranajesen el taller de autómatas
Un autómata de madera o latón no es más que una cadena de decisiones mecánicas: qué gira, qué empuja, qué se detiene y durante cuántos grados. Trosego reúne explicaciones y notas de taller sobre esa cadena, desde el perfil de una leva hasta el último repaso de cera antes de cerrar la caja.

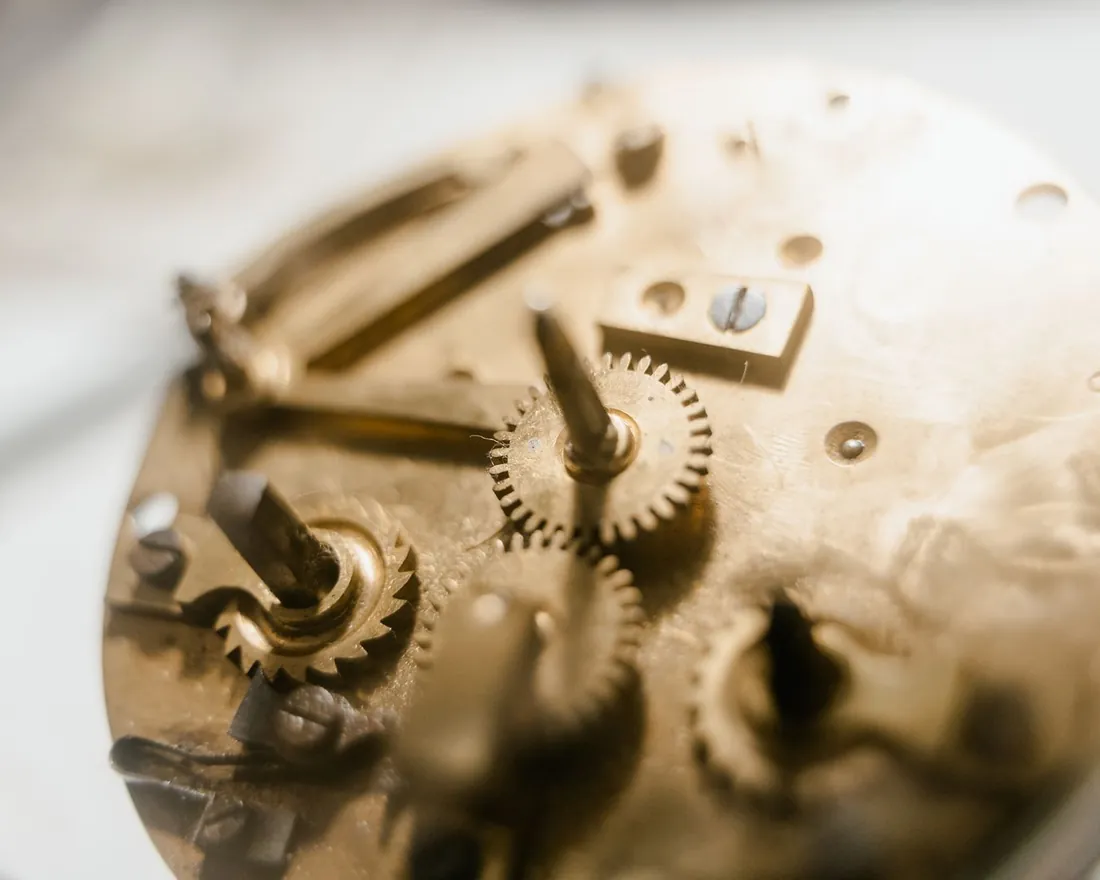

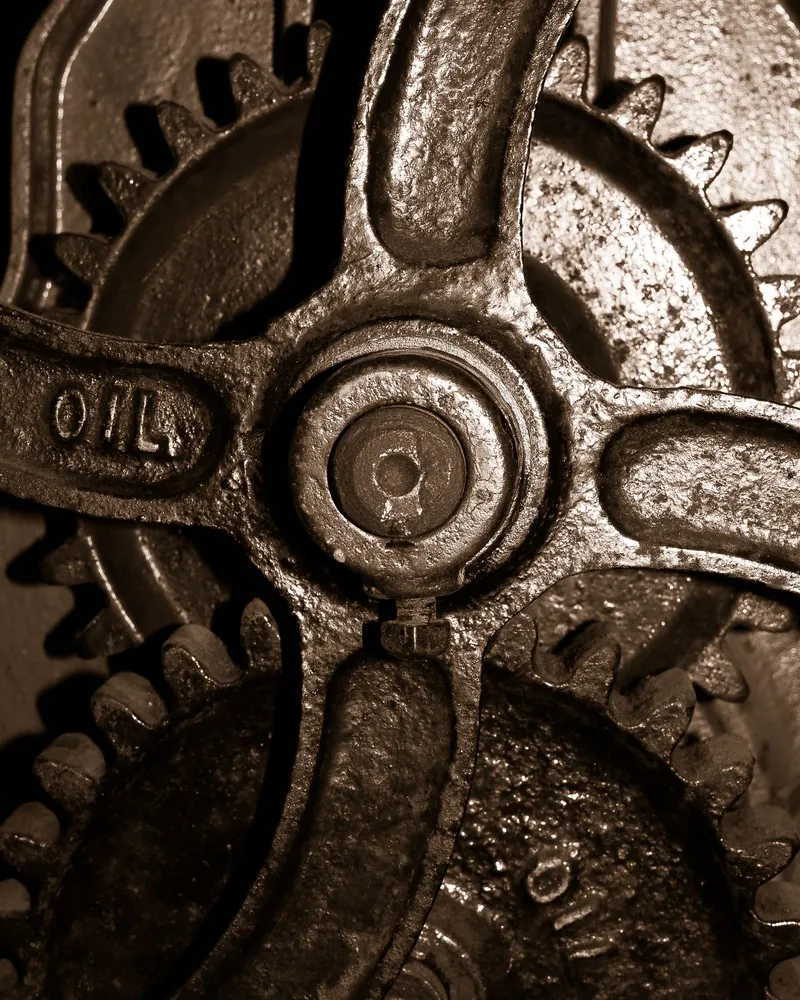

Tren de ruedas dentadas de un mecanismo antiguo. La misma lógica —piñón pequeño, rueda grande, ejes apoyados en el bastidor— sostiene la mayoría de los autómatas de manivela.
Notas de taller sobre cómo se construye y se ajusta el movimiento
Este sitio se ocupa de una sola cosa: los mecanismos que hacen moverse a los juguetes mecánicos y a los autómatas de sobremesa. Los textos siguen el orden natural de un proyecto, del esquema al acabado, y se detienen en los puntos donde suelen aparecer los problemas: un perfil de leva demasiado brusco, un eje que roza en el taladro, una figura que pesa más de lo que la manivela puede mover con comodidad.
No hay recetas cerradas ni planos para copiar sin pensar. Interesa más el porqué: qué hace que un seguidor salte, por qué una relación de transmisión alta vuelve el gesto lento pero suave, cuándo conviene un casquillo de bronce y cuándo basta con la propia madera bien taladrada. Con esa base, cualquiera puede adaptar un mecanismo conocido a su propia figura.
- Transformación del giro en movimiento alternativo, oscilante o intermitente.
- Cálculo sencillo de relaciones de transmisión y velocidades de salida.
- Rozamiento, apoyos, casquillos y desgaste en mecanismos lentos.
- Bastidor, caja y parte oculta del mecanismo.
- Articulación de figuras y varillaje.
- Puesta a punto, eliminación de agarrotamientos, acabado y mantenimiento.
La leva convierte un giro uniforme en un gesto con carácter
La leva es la pieza que más define el aire de un autómata. Un disco excéntrico produce un vaivén suave, casi respiratorio; una leva con un escalón pronunciado hace que la figura se sobresalte. El seguidor —una varilla, un rodillo o un simple canto redondeado— apoya sobre el perfil y sube y baja según la distancia que hay en cada punto entre el borde y el centro de giro.
Esa diferencia entre el radio máximo y el mínimo es la carrera del seguidor: si el disco mide 60 mm de diámetro y el eje está desplazado 8 mm del centro, el empujador recorre 16 mm por vuelta. Conviene decidir primero cuánto tiene que moverse la figura y después dibujar la leva, y no al revés.
El punto delicado es el retorno. El seguidor sube porque la leva lo empuja, pero baja solo por su propio peso o por un muelle. Si la bajada del perfil es más rápida de lo que la gravedad permite, el seguidor se despega, vuelve a caer sobre la leva y aparece ese golpeteo seco que delata un mecanismo mal resuelto. Suavizar el tramo de descenso, aligerar la varilla o añadir un muelle discreto suele resolverlo.
- Perfil suave y continuo si el gesto debe parecer natural; escalón marcado solo cuando el golpe forma parte de la escena.
- Seguidor con canto redondeado o rodillo: reduce el rozamiento y el desgaste del perfil.
- Guía del empujador en dos puntos separados, para que no se ladee ni se atasque.
- Varias levas sobre el mismo eje, giradas entre sí, coordinan movimientos distintos con una sola manivela.
Vaivén largo y regular con manivela, biela y corredera
Cuando el movimiento debe ser amplio y continuo —un remo, un brazo que sierra, un pistón— el sistema de manivela y biela resulta más limpio que una leva. La manivela describe una circunferencia, la biela transmite ese giro a un punto guiado y el resultado es un desplazamiento de ida y vuelta cuya carrera equivale al doble del radio de manivela.
El movimiento no es simétrico del todo: la biela introduce una ligera diferencia entre la ida y la vuelta, tanto más perceptible cuanto más corta sea respecto a la manivela. Una biela de tres o cuatro veces el radio de manivela da un recorrido bastante regular; por debajo de esa proporción, el gesto se vuelve nervioso y los apoyos sufren más.
En los extremos del recorrido, biela y manivela quedan alineadas: son los puntos muertos, donde el empuje ya no hace girar nada. Con manivela accionada a mano no es un problema, pero sí lo es si se pretende mover el eje desde la biela. Ahí ayuda un volante de inercia, aunque sea un disco modesto de contrachapado, que arrastra el conjunto más allá del punto crítico.
Engranajes, tornillo sin fin y cálculo de la relación de transmisión
Entre la manivela y la figura casi siempre hace falta cambiar la velocidad, el sentido o la dirección del eje. Dos ruedas dentadas engranadas giran en sentidos opuestos, y la relación entre sus velocidades depende únicamente del número de dientes: se divide el número de dientes de la rueda conducida entre el de la conductora. Un piñón de 12 dientes que mueve una rueda de 36 da una relación de 3, es decir, la rueda gira tres veces más despacio y con tres veces más par.
Para calcular la velocidad de salida basta con dividir las vueltas de entrada entre esa relación. Si se acciona la manivela a unas 40 vueltas por minuto con la pareja anterior, la rueda conducida gira a unas 13 vueltas por minuto: menos de una cada cuatro segundos, un ritmo razonable para una figura pequeña. Cuando hay varias parejas encadenadas, las relaciones se multiplican entre sí.
El tornillo sin fin resuelve los casos en que se necesita una reducción grande en poco espacio y un cambio de eje de noventa grados. Con un tornillo de una sola entrada, cada vuelta completa hace avanzar la rueda un solo diente: una rueda de 30 dientes gira treinta veces más despacio que la manivela. Es una transmisión muy silenciosa y, en la práctica, no se deja arrastrar en sentido inverso, lo que evita que la figura caiga por su propio peso al soltar la manivela. A cambio, roza más y pide un poco de grasa en el contacto.
- Relación
- i = dientes de la rueda conducida ÷ dientes de la conductora. En el tornillo sin fin, i = dientes de la rueda ÷ número de entradas del tornillo.
- Velocidad
- vueltas de salida = vueltas de entrada ÷ i. Encadenando parejas, i total = i₁ × i₂ × …
- Sentido
- Dos ruedas engranadas giran en sentido contrario; intercalar una rueda loca devuelve el sentido original sin alterar la relación.
Los dientes de dos ruedas solo engranan bien si comparten el mismo paso, es decir, la misma distancia entre dientes medida sobre la circunferencia de trabajo. Mezclar ruedas de procedencias distintas suele terminar en un engrane duro y ruidoso.
Excéntrica y cruz de Malta: parar el movimiento a intervalos
No todo en un autómata debe moverse sin descanso. Una cabeza que gira un cuarto de vuelta, se detiene un momento y vuelve a girar resulta mucho más expresiva que una que da vueltas continuamente. Para lograrlo hay dos recursos clásicos.
La excéntrica —un disco montado fuera de su centro— es la solución más sencilla: transmite un balanceo suave a una horquilla o a una biela corta, con detenciones aparentes en los extremos del recorrido, donde la velocidad se acerca a cero. Es fácil de fabricar y tolera bien las imprecisiones.
La cruz de Malta va más lejos: un plato con un pivote entra en las ranuras radiales de una rueda en cruz y la hace avanzar un paso exacto por cada vuelta; el resto del giro, un sector circular bloquea la rueda y la mantiene inmóvil. Con cuatro ranuras, la rueda avanza un cuarto de vuelta cada vez y permanece quieta durante tres cuartas partes del ciclo. El montaje exige cuidado: la entrada del pivote debe coincidir con el eje de la ranura, o el mecanismo golpeará en cada paso.
- Trinquete y uña cuando el avance debe ser en un solo sentido y no importa que se oiga el chasquido.
- Excéntrica para balanceos y giros de vaivén sin detención real.
- Cruz de Malta cuando hacen falta pasos iguales y una parada firme entre ellos.
Ejes, casquillos y el arte de que nada se agarrote
Los autómatas de manivela trabajan a velocidades muy bajas y con muy poca fuerza disponible: la única fuente de energía es la mano que gira. Por eso el rozamiento pesa aquí mucho más que en una máquina rápida. Cada apoyo mal resuelto se paga en dureza al girar y en un movimiento que pierde naturalidad.
En madera, un eje de acero o de latón girando en un taladro limpio funciona bien durante años si el agujero está a medida y perpendicular. Cuando el eje soporta carga o se prevé un uso frecuente, un casquillo de bronce embutido en la madera alarga mucho la vida del apoyo y mantiene la holgura estable. Un rodamiento solo tiene sentido en ejes rápidos o muy cargados; en la mayoría de los casos añade peso y ruido sin ganancia real.
La holgura es un equilibrio: demasiado ajustada, el eje se agarrota en cuanto la madera absorbe humedad; demasiado floja, la figura cabecea y las levas pierden precisión. Un eje que gira con la yema del dedo pero no se mueve lateralmente de forma apreciable suele estar en el punto correcto.
- Taladrar los apoyos con la pieza bien sujeta y, si es posible, los dos costados del bastidor a la vez, para que queden alineados.
- Rebajar ligeramente el canto del taladro para que el eje entre sin arrancar fibra.
- Arandelas finas entre las piezas giratorias y el bastidor: evitan que la madera roce contra la madera.
- Cera o grasa ligera en los apoyos; los aceites finos escurren y acaban manchando la caja.
- Superficies de contacto pulidas: donde hay brillo, hay menos resistencia.
La parte oculta manda sobre lo que se ve
La caja de un autómata no es un envoltorio: es el bastidor que mantiene los ejes paralelos y a la distancia justa. Si los costados se abren un milímetro, las ruedas dejan de engranar como deben y el conjunto empieza a costar. Por eso conviene tratar el interior con el mismo cuidado que la figura de arriba, aunque nadie vaya a verlo.
Dos costados enfrentados con travesaños que los mantengan a escuadra bastan para casi cualquier proyecto pequeño. Los ejes se reparten a distintas alturas para que los trenes de ruedas no se estorben, y se deja espacio suficiente por encima del mecanismo para que las varillas suban sin tocar la tapa. Antes de encolar nada, merece la pena montar el conjunto en seco y girar la manivela unas cuantas vueltas.
La tapa superior es la pieza que más se manipula después. Si se atornilla en lugar de encolarse, cualquier ajuste posterior se hace en minutos; si se pega, cada revisión se convierte en una pequeña demolición. Un acceso previsto desde el principio —una base desmontable, un lateral extraíble— ahorra mucho trabajo cuando, meses después, una leva pide ser retocada.
Uniones articuladas que transmiten el gesto sin holgura
La figura es lo que el espectador mira, pero desde el punto de vista mecánico es una carga: peso en el extremo de una varilla larga. Cuanto más ligera sea, más suave será el movimiento y menos esfuerzo pedirá la manivela. Un brazo vaciado por dentro o hecho de madera ligera cambia por completo la sensación al accionar el mecanismo.
Las articulaciones más habituales son sencillas: un pasador que atraviesa dos piezas, con una arandela fina entre ellas para que no se rocen; un ojal de alambre engarzado en un gancho cuando hace falta cierta libertad; una horquilla cuando el varillaje debe empujar y tirar sin ladearse. Lo importante es que la holgura sea mínima. Cada milímetro de juego en una unión se suma al siguiente, y al final del brazo se convierte en un temblor que no estaba previsto.
También conviene comprobar el recorrido completo antes de dar por buena una articulación: girar el mecanismo despacio, vuelta entera, y mirar si alguna pieza llega a tocar otra, si un pasador se sale de su alojamiento o si un brazo alcanza una posición desde la que ya no puede volver. Muchos bloqueos aparecen en un solo punto del ciclo y pasan desapercibidos si solo se prueba un cuarto de vuelta.
Localizar y eliminar agarrotamientos paso a paso
Cuando un autómata cuesta de girar o se atasca en un punto concreto, la tentación es forzar la manivela o lijar a ciegas. Funciona mejor lo contrario: desmontar mentalmente el problema y probar por partes, siempre girando despacio y con la mano suelta, hasta encontrar el punto exacto donde aparece la resistencia.
- Girar el mecanismo sin la figura montada. Si así va suave, el problema está arriba, en el varillaje o en el peso.
- Soltar los ejes uno a uno y comprobar que cada uno gira libre por separado; el que ofrezca resistencia delata su apoyo.
- Marcar con lápiz la posición de la manivela donde aparece el punto duro y repetir el ciclo varias veces para confirmarlo.
- Buscar señales de roce: brillo, fibra levantada, restos de polvo claro, marcas de lápiz transferidas de una pieza a otra.
- Comprobar el engrane de las ruedas en toda la vuelta; un diente alto o una rueda ligeramente descentrada aprieta solo en una zona.
- Revisar que el seguidor no se despegue de la leva ni tropiece en el escalón de bajada.
- Corregir de una pieza a la vez y volver a probar después de cada cambio, para saber cuál de ellos ha sido el que resolvió el problema.
Si el mecanismo va bien en frío y se endurece después de unos minutos, casi siempre hay un apoyo demasiado justo que se calienta y dilata, o una pieza de madera que ha hinchado por humedad.
Proteger la madera sin frenar el mecanismo
El acabado se decide antes de montar, no después. Barnices y aceites engrosan la superficie, y unas décimas de milímetro en un taladro o en el flanco de un diente bastan para volver duro lo que iba suelto. Lo habitual es enmascarar o dejar en bruto las zonas de contacto —taladros, dientes, correderas— y tratar solo lo que se ve.
Un aceite duro o una cera dan un tacto cálido y permiten reparaciones locales sin tener que rehacer toda la pieza. Los barnices forman una película más resistente pero menos amable con los retoques. En cualquier caso, conviene dejar curar bien antes de montar: una pieza que todavía huele a disolvente se pegará a su vecina en el primer día de calor.
El mantenimiento de un autómata que se usa a menudo es mínimo, pero regular. La madera se mueve con las estaciones, el polvo se acumula justo donde hay grasa y las holguras cambian poco a poco.
- Quitar el polvo del mecanismo con un pincel seco antes de añadir cualquier lubricante nuevo.
- Una gota de cera o grasa ligera en cada apoyo un par de veces al año, y limpiar el exceso.
- Comprobar el apriete de los tornillos de la tapa y de la manivela al principio de cada temporada.
- Guardar la pieza lejos de radiadores y de ventanas con sol directo; el calor seco abre las juntas.
- Si el movimiento pierde fluidez, revisar primero los apoyos y el engrane antes de tocar el perfil de las levas.
